設計加擋塊同步帶需要注意的事項

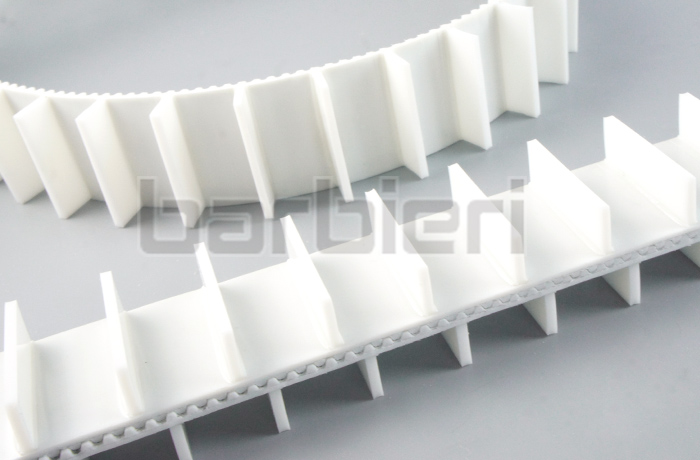

聚氨酯同步帶都可以采用擋塊設計,滿足輸送、搬運和定位等場合的應用。擋塊的制作材料與同步帶相同,從而保證最大的強度。加擋塊同步帶可以高速且低噪音地同步傳送產品,確保產品在正確的時間、位置和順序下進行運動。加擋塊同步帶需要合理設計擋塊節距和位置,可獲得最大程度的柔性,使同步帶使用壽命更長!
1. 單條同步帶輸送:根據輸送產品大小和形狀定制擋塊規格和間距,在單條同步帶上安裝擋塊進行輸送;
2. 多條同步帶同時輸送:根據輸送產品大小和形狀定制擋塊規格和間距,在多條同步帶上安裝擋塊進行同步輸送;
3. 準確定位傳動:當設備需要按一定間距進行感應時,根據此間距安裝擋塊,以達到準確感應效果,如噴碼機的傳送帶;
4. 用螺絲安裝的同步帶擋塊:可以在同步帶背面焊接帶有單個或多個螺母的擋塊,擋塊穩定性好,螺母不會掉落,定位準確;
5. 機械使用時需要特殊用途:可以根據客戶設計所需,開發及生產各類特殊的擋塊。

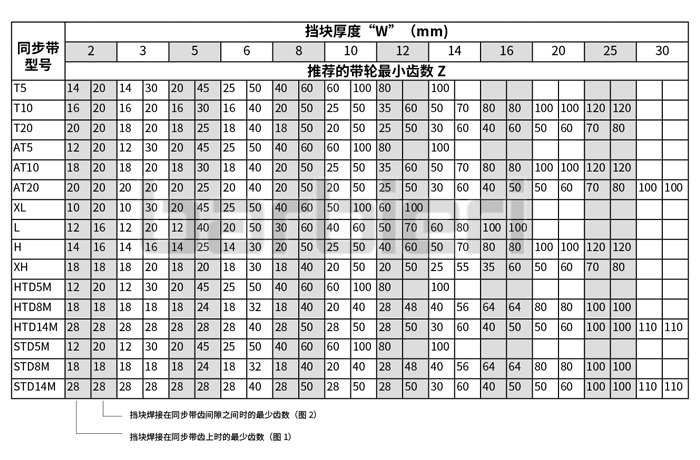

節距:建議根據同步帶齒型或齒數選擇擋塊節距,這樣可以讓同步帶總長公差對擋塊間隔的影響降至最低程度。

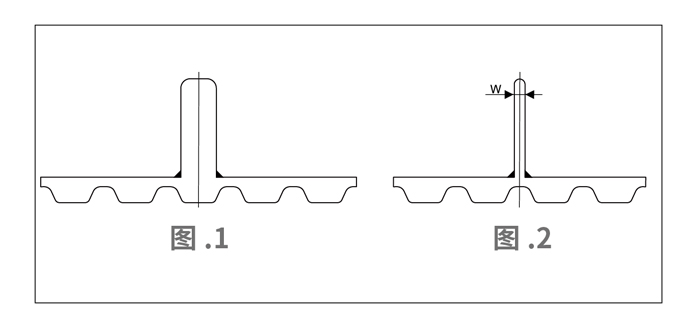

擋塊位置在同步齒上(圖 1),同步帶可獲得最大程度的柔性。
擋塊位置在同步齒間隙之間(圖 2),同步帶會受到連接擋塊的限制,建議選擇最小允許厚度 ”W“形擋塊。
巴貝利聚氨酯同步帶具有高度耐磨、尺寸穩定、熔接性良好等特點,適合焊接各種特殊規格的擋塊來使用,滿足多種行業的生產需求。
1. 單條同步帶輸送:根據輸送產品大小和形狀定制擋塊規格和間距,在單條同步帶上安裝擋塊進行輸送;
2. 多條同步帶同時輸送:根據輸送產品大小和形狀定制擋塊規格和間距,在多條同步帶上安裝擋塊進行同步輸送;
3. 準確定位傳動:當設備需要按一定間距進行感應時,根據此間距安裝擋塊,以達到準確感應效果,如噴碼機的傳送帶;
4. 用螺絲安裝的同步帶擋塊:可以在同步帶背面焊接帶有單個或多個螺母的擋塊,擋塊穩定性好,螺母不會掉落,定位準確;
5. 機械使用時需要特殊用途:可以根據客戶設計所需,開發及生產各類特殊的擋塊。
