同步帶安裝指南
同步帶和同步輪是配合起來使用的,二者缺一不可,所以在安裝該裝置的時候,要采用同步帶輪的齒型是配套的,這樣才能夠正常完成安裝。
1. 切斷機械電源

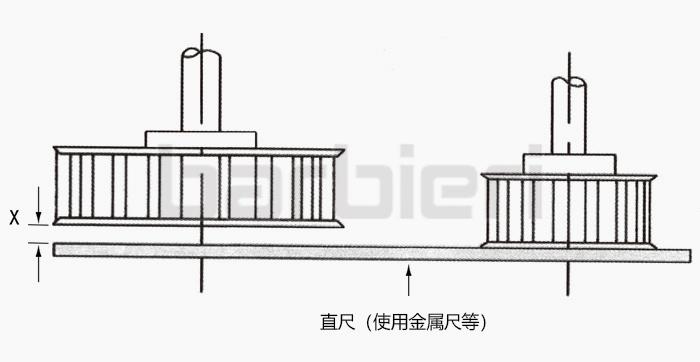

2.確認是否在同一平面內
進行調整,盡可能使X 尺寸變?yōu)?(零) 將直尺靠在帶輪側面,確認一對帶輪是否位于同一平面內。

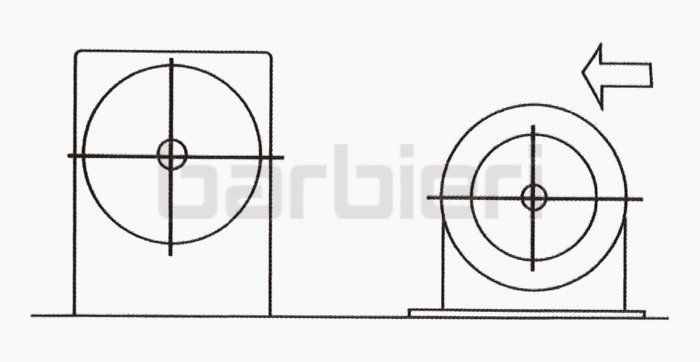

3.縮短軸間距
松開滑動底座等的螺栓, 縮短軸間距, 使皮帶可輕松地安裝到帶輪上。

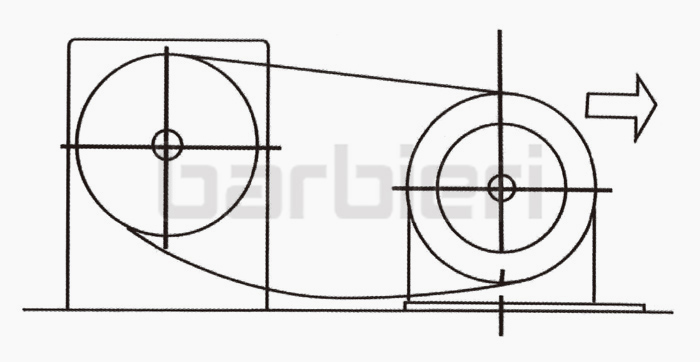

4.張緊皮帶
將帶齒對準帶輪的齒槽, 慢慢拉動滑動底座,張緊皮帶。由于未施加張力時機帶稍短, 齒數多的帶輪有時會發生皮帶和帶輪未完全嚙合的情況, 因此應慢慢地拉, 以消除皮帶和帶輪嚙合不良的部分。

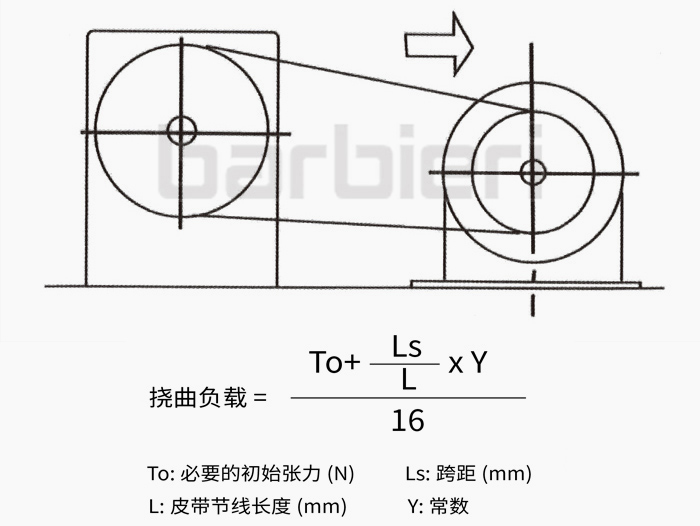

5. 將皮帶張緊至規定的張力

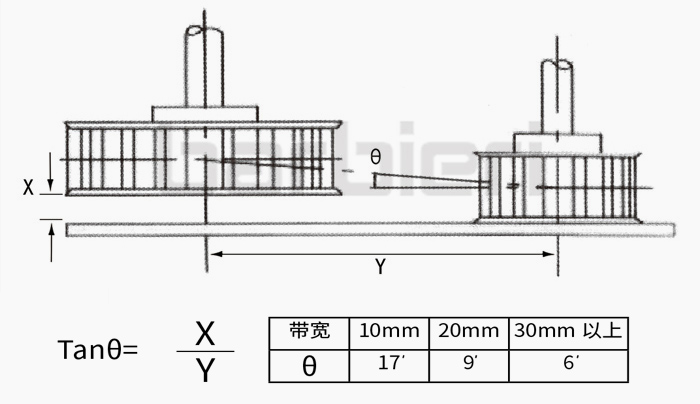

張緊皮帶,在皮帶跨度( 皮帶未接觸帶輪的部分) 中點處按壓以產生一定量的撓度( 跨距的16/1000), 使得此時的撓曲負載等于按以下公式求得的值。6. 重新調整對齊
在皮帶張緊的狀態下再次用直尺檢查對齊情況, 如有異 常, 應取下皮帶重新調整。
特別是在采用單側軸承時, 運轉過程中可能會出現軸撓 曲、皮帶偏向軸承相對側的現象, 此時, 應事先對軸的平行度進行修正, 以消除撓曲現象。
7. 牢靠固定滑動底座, 確保其不會移動。8.檢查嚙合情況
慢慢轉動帶輪, 檢查皮帶和帶輪是否精確嚙合,若皮帶不能精確嚙合, 請檢查以下項目:
①皮帶過緊或過松.
②帶輪外徑異常( 例如, 因磨損等而使外徑變小) .
③帶輪形狀與皮帶形狀不配合.
同步帶安裝注意事項
1、安裝同步帶時,如果兩同步輪的中心距可以移動,必須先將同步輪的中心距縮短,裝好同步帶后,再使中心距復位。如果有張緊輪,可以稍微放松張緊輪,然后裝上同步帶,再裝上張緊輪。
2、將同步帶安裝在同步輪上時,注意不要用力過大,也不要用螺絲刀撬同步帶,以防損壞同步帶。
3、同時進行同步帶的初始界面張力調整到一個適當?shù)某潭取?/span>
4.支撐同步輪的機架,必須有足夠的剛度,否則同步帶輪運轉時就會造成兩軸線的不平行,壓力不均勻, 使同步帶齒磨損。
5.同步帶傳動中,兩個同步帶輪軸線的平行度應適當,否則同步帶在工作時會產生跑偏,嚴重時會跳出同步帶輪。
