同步帶配加擋圈同步輪時,同步帶輪擋圈設計注意事項
同步帶輪加擋圈可以有效防止同步帶在高速傳動中發生偏移或脫落,從而確保傳動系統的連續性和穩定性,在復雜的機械運作環境中,同步帶可能會因?yàn)楦鞣N因素而偏離預定的軌道,擋圈的存在可以有效地防止這種情況的發生,確保傳動的準確性和可靠性,應注意以下幾個要點:
1.同步輪擋圈內的寬度一般建議大于同步帶寬度約2mm,以確保同步帶能夠穩定地安裝在同步輪上,避免在傳動過程中發生側滑或偏移,這樣可以有效地減少同步帶的跑偏和磨損。

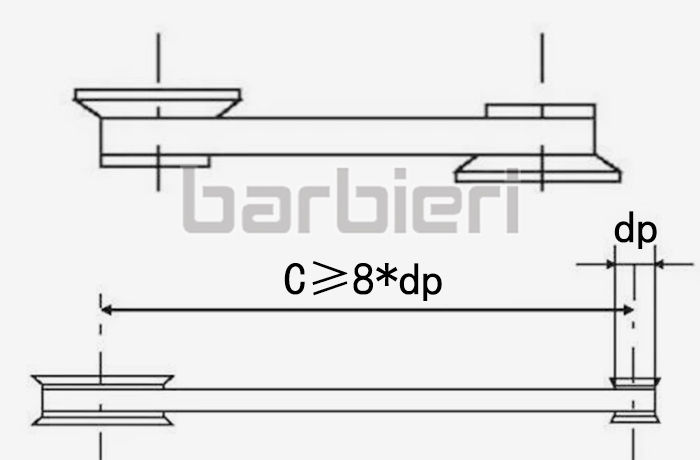

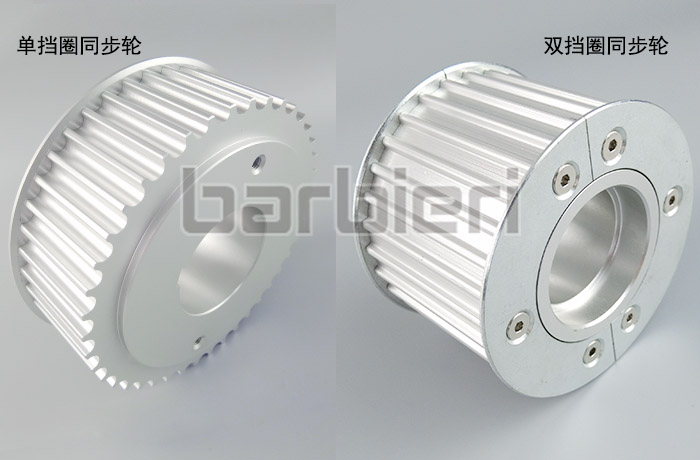

2.同步輪軸間距小于同步輪直徑8倍時,可采用其中一個同步輪帶兩側擋邊的方式進行傳動;或者采用兩個同步輪在相對的側邊帶單側擋邊的方式進行傳動;同步輪軸間距(C)大于或等于同步輪直徑(d p)8倍時,兩個同步輪則采用帶兩側擋邊的傳動方式,以提供更穩定的支撐和導向,進一步減少同步帶的跑偏和磨損。

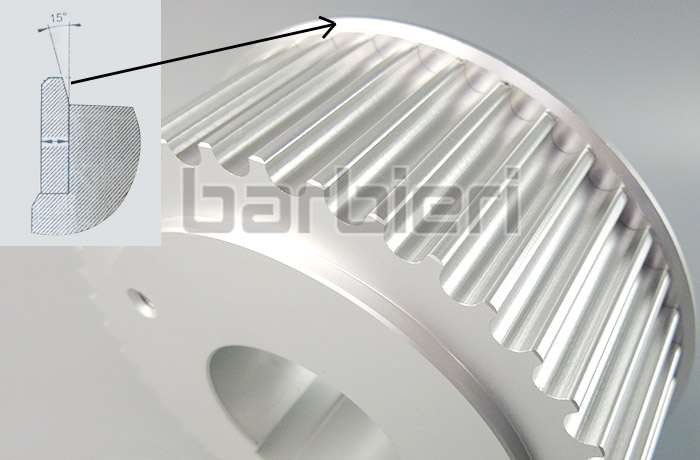

3.同步輪擋圈的形狀設計,為了防止同步帶側邊的異常磨損或者同步帶爬上同步輪擋圈,需要在擋圈上設置逃角,逃角角度建議為8-25°,以有效防止同步帶的異常磨損和爬高現象。
4.正確的安裝同步帶和同步輪,不正確的安裝是導致同步帶在傳動中出現跑偏的主要原因,軸線不平行會導致壓力不均勻,支撐同步帶輪的機架必須有足夠的剛度,否則同步帶輪在運轉時就會造成兩軸線的不平行,應盡量保持兩個旋轉軸線的平行,以確保同步帶的均勻受力。
同步輪擋圈設計通過上述措施,可以有效預防同步帶在使用過程中的跑偏和磨損現象,提高傳動效率和系統的穩定性,延長同步帶的使用壽命,同時保證傳動效率的高效和安全。
