自動化設備中常用的同步帶結構類型

來源：巴貝利查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-05-10 16:26:06【大中小】

同步帶傳動是由同步帶與兩個或多個同步帶輪組成的嚙合傳動，其同步運動通過帶齒與輪齒相嚙合傳遞。
1.兩個帶輪之間傳遞運動和動力
這個用得最廣泛
一般需要加上皮帶張緊機構，常用的張緊機構有：

①利用腰孔調整主動輪或者從動輪的位置，增加中心距來張緊同步帶。

②在同步帶外面增加一個張緊輪機構壓緊皮帶，張緊皮帶。

③在同步帶內側增加張緊機構；內側張緊輪可以是惰輪，也可以是同步帶輪。用同步帶輪更佳，因為用惰輪，同步帶的齒面和惰輪的光滑面接觸，會有振動和噪音。

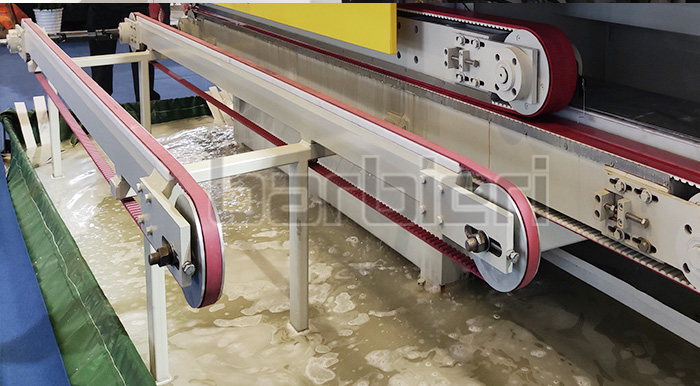

同步帶傳動

2.多帶輪串聯傳動
這種方式所需的零部件較少，結構緊湊，設計起來容易。利用此結構，各帶輪之間的中心距和同步帶長相關，且中心距公差應該是正公差。而且個個帶輪適合用單擋邊帶輪。
但是布置張緊困難，維修麻煩，而且各同步帶的負載不均勻。

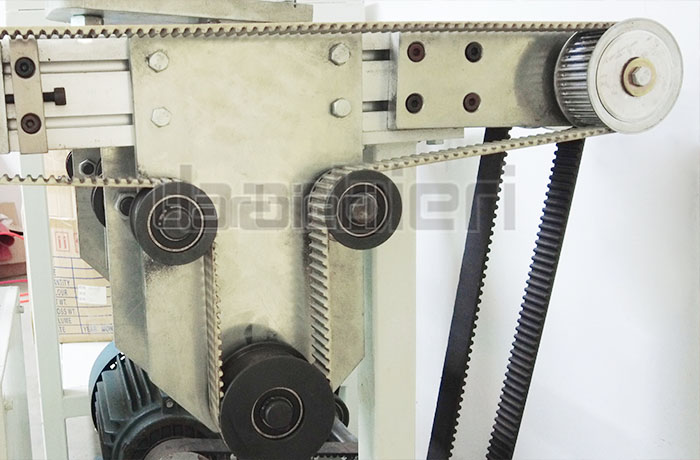

多帶輪串聯傳動

3.多帶輪的結構
這種形式使用一根同步帶即可，布置張緊和調試方便，噪音輕，能達到較高的傳動速度。但是加工和安裝要求較高。
該結構的張緊機構可以是用彈性張緊機構或腰孔調節張緊機構或偏心旋轉調節機構調節一個惰輪即可。
因為此結構中同步帶被多次反折，橡膠材質同步帶更合適。

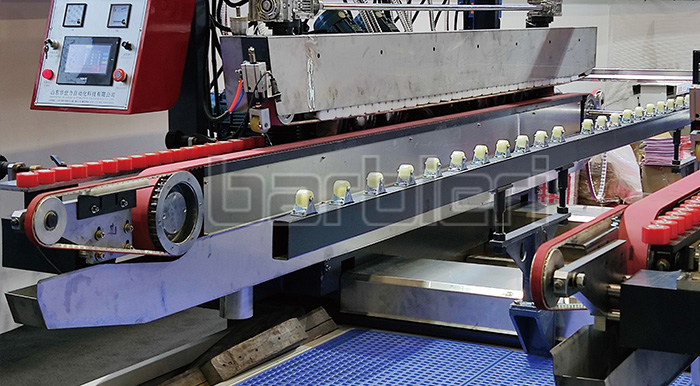

同步帶
