同步輪如何固定在軸上?同步輪固定的方式有哪些
固定同步帶輪的主要目的是保障其與軸之間的傳動穩定性,避免發生失效或滑動現象,同步輪安裝固定方式常見的有以下幾種,無論選擇哪種固定方式,都需確保同步帶輪與軸之間的連接穩定可靠,防止因傳動力過大或惡劣工作條件導致的松動或滑動,避免損壞或失效。

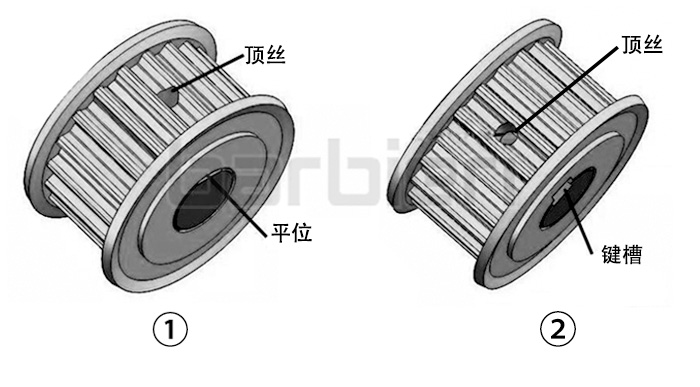

①頂絲+平位固定同步輪:適用于輕負載、低轉速的場合。
軸平位加工,依靠頂絲壓緊平位傳遞力矩,不能承受較大的轉矩及頻繁正反轉,頂絲會有松動滑出風險,劃傷同步帶,如果同步輪頂絲孔口毛刺未去除干凈,導致同步帶磨損嚴重,使用較短時間就斷裂。
②頂絲+鍵槽固定同步輪:適用于中重負載的場合。
同步輪鍵槽配合,在軸和同步帶輪的孔中分別開槽,然后通過一個鍵來連接兩者,這種方式能夠確保同步帶輪與軸之間的轉動同步防止其滑動,具有較大傳動力矩和較高轉速,有頂絲滑出和孔口毛刺風險需做好防松措施和毛刺清理。

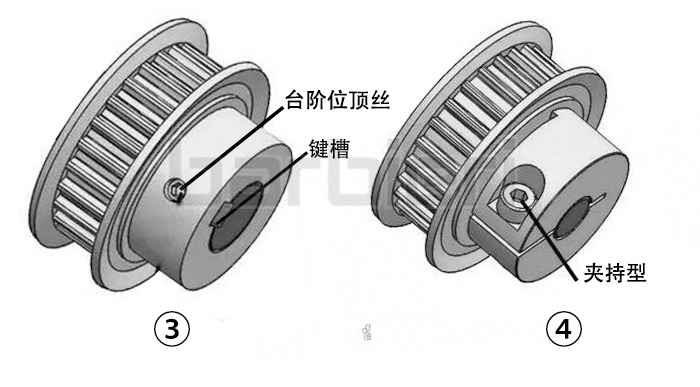

③臺階位頂絲+鍵槽固定同步輪:適用于中重負載,部分空間受限的場合不適用。
同步輪鍵槽配合,在軸和同步帶輪的孔中分別開槽,然后通過一個鍵槽來連接兩者,這種方式能夠確保同步帶輪與軸之間的轉動同步防止其滑動。具有較大傳動力矩和較高轉速,頂絲孔移到外部無齒的軸階上,頂絲或者頂絲孔不會對同步帶造成損傷,仍需注意頂絲的松動。臺階部分使同步輪寬度加大,部分空間受限的場合會不適用。
④抱緊固定(夾持型)同步輪:滿足大部分使用場合。
同步帶輪經過特殊加工夾持結構,能夠有效地固定同步輪,提供穩定可靠的傳動力,此種方式不需要對軸額外加工鍵槽或者平位,不會降低軸的強度而且抱緊力矩很大。

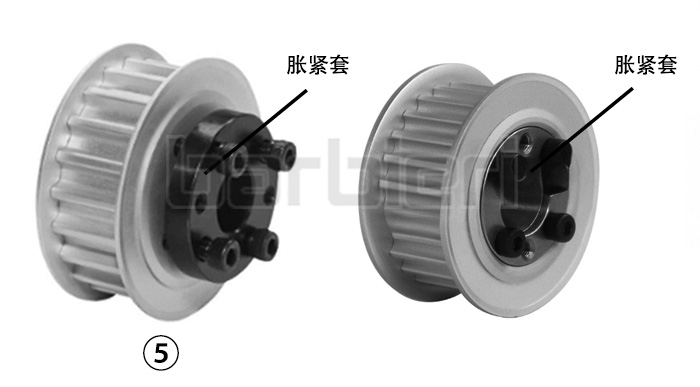

⑤免鍵同步輪:可滿足大多數場合,缺點是增加成本。
在軸與輪轂之間放置一個內外錐面貼合的脹緊連接套,依靠擰緊高強度螺釘使得內環縮小外環脹大,使內環與軸、外環與輪轂緊密貼合,產生足夠大的摩擦力用來傳遞扭矩。
